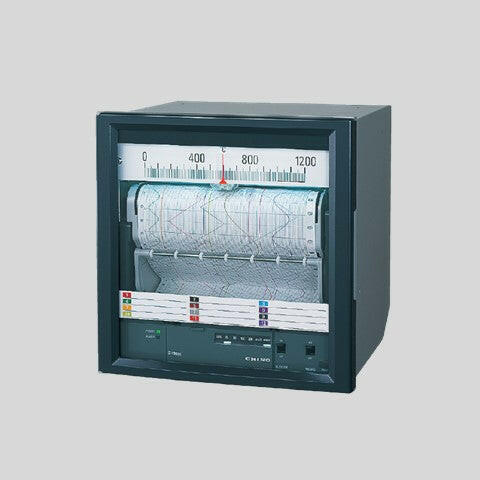

EH3D17-000 (1 input)

リニア目盛をご用意

熱電対・測温抵抗体の温度入力は指示値の読み取り性が良いリニア等分割目盛です。

紙送り速さ6速標準装備

紙送り速さは12.5、25、50、75、100、150mm/hがあり、選択切り替えが可能で、速度表示には見易い白色LEDを採用しています。
また、オプションで5速、時分切り替えもご用意しています。

警報設定を標準装備

上限／下限の警報設定が可能で、指示値を示す指針を使用し、簡単に警報値を設定することができます。また、警報発生時には前面の「ALARM■」が 点灯することで確認できます。

1. 指示・記録の動作・停止
2. チャートスピードの切り替え
3. 警報の設定・表示

記録紙照明を標準装備

白色LED照明を標準装備し、暗い場所でも記録データの読み取りが容易に行えます。輝度調光（3段階・照明OFF）もできます。フラットな前面チャート架台

前面チャート繰り出し部がフラットになっており、トレンド結果が見やすく、メモの書き込みも容易です。

ユニット構造、軽量化

保守点検が容易なユニット構造を採用し、軽量化（当社従来比60％）を実現しました。

入力信号

直流電圧：±13.8mV、±27.6mV、±69mV、±200mV、±500mV、±2V、±5V

熱電対：K、E、J、T、R

測温抵抗体：Pt100

精度定格

直流電圧：入力スパンの±0.25％

熱電対・測温抵抗体：入力スパンの±0.5％

平衡時間：入力スパン移動　約2秒

記録周期：打点式･･･6秒/点

記録紙：折りたたみ式、有効記録幅180mm（全幅200mm）、全長20m

入力点数：打点式･･･1、2、3、6、12点の5種

記録方式

打点式：インクパッド打点記録

打点色･･･1赤、2黒、3空、4緑、5茶、6紫、7橙、8灰、9青、10ウグイス、11緋、12スミレ

紙送り速さ：12.5、25、50、75、100、150mm/h

電源：100-240V AC、50/60Hz

使用温度範囲：0～50℃

使用湿度範囲：20～80％RH

照明：白色LEDランプ付

質量：打点式　約8.0kg

EH3000_アナログ記録計
